1. 개요
- Docker engine의 역할을 이해한다.
- Kubernetes 컨테이너 구조와 pause 컨테이너의 역할을 이해한다.
- Kubernetes에서 관리하고 있지 않는 unknown 컨테이너의 존재를 인지하고 사라지게(kill) 한다.
2. Docker 이해

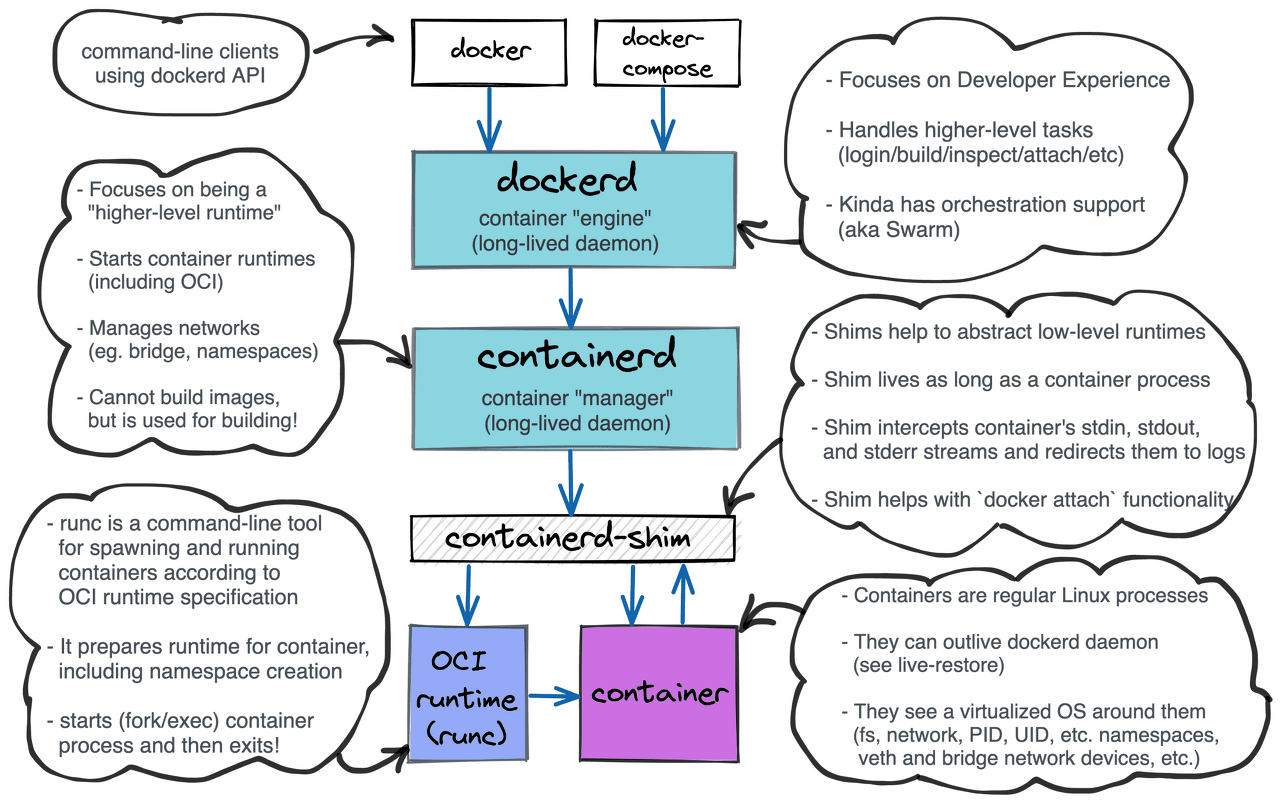

a. Docker engine (간략)
- dockerd
containerd를 활용하여 컨테이너를 생성하고 관리하는 서비스
- containerd
image와 컨테이너 lifecycle을 관리하는 서비스, dockerd로부터 컨테이너 생성 요청을 받고, runc를 이용하여 컨테이너를 생성함.
- containerd-shim
shim은 containerd와 컨텐이너 runtime 사이에서 소통을 담당
runc가 컨테이너를 생성 후 컨테이너 runtime의 부모가 됨
containerd가 관리상의 이유로 재기동되어도 컨테이너 runtime이 독립적으로 실행될 수 있도록 함
- runc
runc은 namespace와 cgroup을 만들고 값을 설정 하고, 컨테이너(프로세스)를 실행 후 종료
docker는 runtime으로 runc를 사용

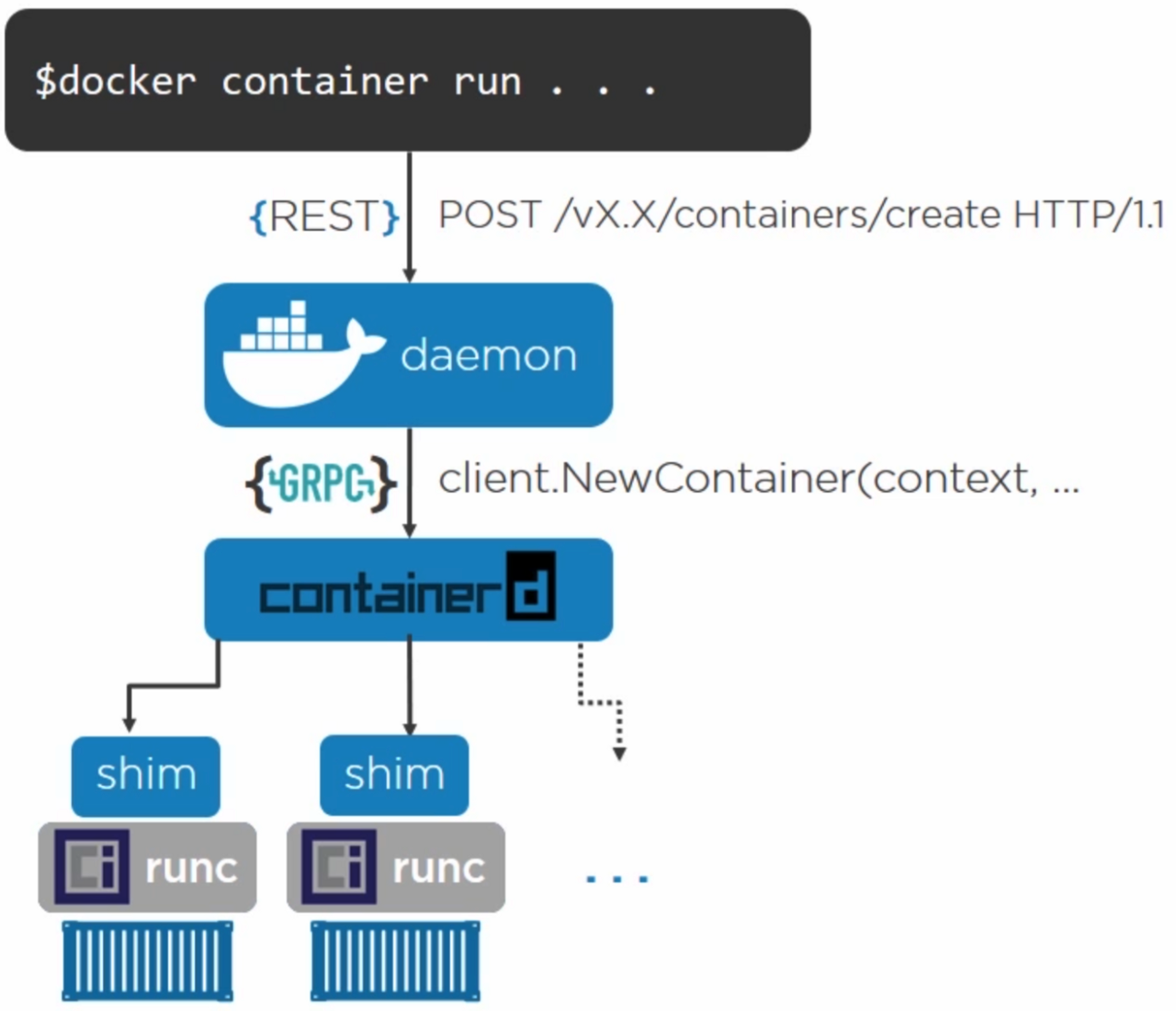

b. Docker engine (상세)
c. docker engine 19.x, 18.x 살펴보기
- docker engine 19.03.13
dockerd, containerd 그리고 containerd-shim 프로세스의 계층 구조는 아래와 같다.
/usr/bin/dockerd
/usr/bin/containerd
\_ containerd-shim
\_ container runtime
\_ containerd-shim
\_ container runtime아래 프로세스 중 6531, 7009등이 컨테이너 runtime이다.
$ ps auxf
USER PID %CPU %MEM VSZ RSS TTY STAT START TIME COMMAND
root 3255 43.1 0.6 11711168 400184 ? Ssl Aug09 4624:3 /usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock --insecure-registry=repo.chelsea.kt.co.kr:5002 --insecure-registry=nexus.kt.co.kr:10000 --insecure-registry=nexus.kt.co.kr:10001
root 2951 20.9 0.1 16945612 95760 ? Ssl Aug09 2268:3 /usr/bin/containerd
root 6452 0.0 0.0 110120 4676 ? Sl Aug09 6:42 \_ containerd-shim -namespace moby -workdir /var/lib/containerd/io.containerd.runtime.v1.linux/moby/9d39436aceaf3296b39a042c51291bf2865f63b3b39a122f9c3b068327f8e58b -address /run/containerd/containerd.sock -containerd-binary /usr/bin/containerd -runtime-root /var/run/docker/runtime-runc
root 6531 0.0 0.0 1012 4 ? Ss Aug09 0:00 | \_ /pause
root 6940 0.0 0.0 110120 4428 ? Sl Aug09 7:09 \_ containerd-shim -namespace moby -workdir /var/lib/containerd/io.containerd.runtime.v1.linux/moby/0ee05e4e102052529c03cb088ed162240220c7f087f9bcfce757d9c63ec6b3fc -address /run/containerd/containerd.sock -containerd-binary /usr/bin/containerd -runtime-root /var/run/docker/runtime-runc
root 7009 0.0 0.0 11688 204 ? Ss Aug09 0:00 | \_ /bin/sh -c ln -s /lib/modules/3.10.0-1160.6.1.el7.x86_64 /lib/modules/3.10.0-1127.el7.x86_64 && nvidia-driver init
root 7152 0.0 0.0 11824 348 ? S Aug09 0:00 | | \_ /bin/bash /usr/local/bin/nvidia-driver init
root 12143 0.0 0.0 4364 76 ? S Aug09 0:00 | | \_ sleep infinity
root 12066 0.0 0.0 19220 376 ? Ss Aug09 29:55 | \_ nvidia-persistenced --persistence-mode
- docker engine 18.06.2
docker engine 19.x와 비교해서 일부 프로세스 명이 다르고, docker-containerd는 daemon 형태가 아닌 dockerd의 자식 프로세스이다.
/usr/bin/dockerd
\_ docker-containerd
\_ docker-containerd-shim
\_ docker-containerd-shim$ ps auxf
USER PID %CPU %MEM VSZ RSS TTY STAT START TIME COMMAND
...
root 2923 28.4 0.2 8861212 290164 ? Ssl 15:11 109:33 /usr/bin/dockerd -H unix:///var/run/docker.sock -H 0.0.0.0:30030 --max-concurrent-downloads 10 --insecure-registry=nexus.kt.co.kr:10000 --insecure-registry=nexus.kt.co.kr:10001
root 3181 8.7 0.0 11798356 99548 ? Ssl 15:11 33:43 \_ docker-containerd --config /var/run/docker/containerd/containerd.toml
root 4521 0.0 0.0 8800 3932 ? Sl 15:12 0:01 \_ docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/61f07076e6a799ecaa39226c4ba9cb4c0d31710608ae9949aa1a28163289ed00 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
root 4539 0.0 0.0 1012 4 ? Ss 15:12 0:00 | \_ /pause
root 34899 0.1 0.0 9952 4924 ? Sl 15:13 0:25 \_ docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/8cd8b569140bb69f210f140a4ee3c84c3eaf5261b6df53d9de16f58fb59d8e7b -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
1001 36319 0.0 0.0 2384 740 ? Ss 15:13 0:00 | \_ /bin/sh /opt/bitnami/rabbitmq/sbin/rabbitmq-server
1001 37643 3.6 0.1 12868332 198592 ? Sl 15:13 13:48 | \_ /opt/bitnami/erlang/lib/erlang/erts-12.1/bin/beam.smp -W w -MBas ageffcbf -MHas ageffcbf -MBlmbcs 512 -MHlmbcs 512 -MMmcs 30 -P 1048576 -t 5000000 -stbt db -zdbbl 128000 -sbwt none -sbwtdcpu none -sbwtdio none -B i -- -root /opt/bitnami/erlang/lib/erlang -progname erl -- -home /opt/bitnami/rabbitmq/.rabbitmq -- -pa -noshell -noinput -s rabbit boot -boot start_sasl -syslog logger [] -syslog syslog_error_logger false
1001 37774 0.0 0.0 2276 596 ? Ss 15:13 0:00 | | \_ erl_child_setup 1048576
1001 39142 0.0 0.0 5968 2544 ? S 15:13 0:01 | \_ /opt/bitnami/erlang/lib/erlang/erts-12.1/bin/epmd -daemon
...
3. Kubernetes Pod와 Container
- Pod란?
Pod는 Kubernetes에서 생성하고 관리할 수 있는 배포 가능한 가장 작은 단위로, 하나 이상의 컨테이너의 그룹이다.
- ysjeon-mariadb-0 Pod 조회
분석에 사용될 ysjeon-mariadb-0 Pod는 iap12 노드에서 실행중이다.
ysjeon-mariadb-0 Pod는 mariadb 컨테이너 하나를 포함하고 있다.
mariadb 컨테이너 ID는 24505fc6375cc42c30d0c8441f2c14aac19f9f1891ef4f126ea98e10c4a68655이다.
$ k describe pod ysjeon-mariadb-0 -n yoosung-jeon
Name: ysjeon-mariadb-0
Namespace: yoosung-jeon
Priority: 0
Node: iap12/14.52.244.216
...
Controlled By: StatefulSet/ysjeon-mariadb
Containers:
mariadb:
Container ID: docker://24505fc6375cc42c30d0c8441f2c14aac19f9f1891ef4f126ea98e10c4a68655
Image: docker.io/bitnami/mariadb:10.5.12-debian-10-r32
Image ID: docker-pullable://bitnami/mariadb@sha256:7f8d968150f6f1503291e4a2629335903fd3488485e5798c13f7c94710b27c12
...
$
- ysjeon-mariadb-0 Pod의 도커 컨테이너 찾기
iap12 노드에서 실행 중인 ysjeon-maridb-0 Pod의 도커 컨테이너는 총 2개이다.
첫 번째는 mariadb 컨테이너이다. Kubernetes에서 조회하였던 mariadb 컨테이너 ID의 첫 12 문자가 도커 컨테이너 ID(24505fc6375c)이다.
두 번째는 pause 컨테이너이다. pause 컨테이너는 Pod마다 하나씩 자동으로 생성되며, Pod내의 컨테이너들이 공유하는 Network과 IPC namespace를 생성하고 유지하는 역할을 한다.
[root@iap12 ~]# docker ps | egrep 'CONTAINER|ysjeon-mariadb-0'
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
24505fc6375c 649c8e2d84b1 "/opt/bitnami/script…" 2 weeks ago Up 2 weeks k8s_mariadb_ysjeon-mariadb-0_yoosung-jeon_33dbfd5f-3c6f-48b5-8eba-d79b0f1c7fbe_56
6f4ef9734c5c k8s.gcr.io/pause:3.1 "/pause" 2 weeks ago Up 2 weeks k8s_POD_ysjeon-mariadb-0_yoosung-jeon_33dbfd5f-3c6f-48b5-8eba-d79b0f1c7fbe_4
[root@iap12 ~]#
- ysjeon-mariadb-0 Pod의 containerd-shim, 컨테이너 runtime 프로세스 찾기
✓ 도커 컨테이너 ID로 containerd-shim 컨테이너 프로세스와 컨테이너 runtime 프로세스(mysqld, pause)를 조회할 수 있다.
✓ mysqld 프로세스의 namespace를 조회하면 pause 프로세스와 ipc, network namespace를 공유하고 있음을 알 수 있다. 즉 Pod내의 사용자 컨테이너들은 pause 컨테이너를 통해 ipc와 network를 공유하게 된다.
✓ Namespace 종류
▷ user: user와 group ID를 분할 격리
▷ ipc: Inter-process communication. 프로세스간 통신 격리
▷ net: Network interface, iptables 등 network 리소스와 관련된 정보를 분할
▷ mnt: file system의 mount 지점을 분할하여 격리
▷ uts: hostname을 변경하고 분할
▷ pid: PID (Process ID)를 분할 관리
$ ps -ef | egrep 'PID|24505fc6375c|6f4ef9734c5c' | grep -v grep
UID PID PPID C STIME TTY TIME CMD
root 38848 3181 0 Oct22 ? 01:11:53 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/24505fc6375cc42c30d0c8441f2c14aac19f9f1891ef4f126ea98e10c4a68655 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
root 30388 3181 0 Oct22 ? 00:01:24 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/6f4ef9734c5c7d02c023178e37e8fc785c0f60ff1a3218aa58ba768703cd5e78 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
$ ps -ef | egrep 'PID|38848' | grep -v grep
UID PID PPID C STIME TTY TIME CMD
root 38848 3181 0 Oct22 ? 01:11:56 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/24505fc6375cc42c30d0c8441f2c14aac19f9f1891ef4f126ea98e10c4a68655 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
1001 40285 38848 0 Oct22 ? 00:05:57 /opt/bitnami/mariadb/sbin/mysqld --defaults-file=/opt/bitnami/mariadb/conf/my.cnf --basedir=/opt/bitnami/mariadb --datadir=/bitnami/mariadb/data --socket=/opt/bitnami/mariadb/tmp/mysql.sock --pid-file=/opt/bitnami/mariadb/tmp/mysqld.pid
[root@iap12 ~]# ps -ef | egrep 'PID|30388' | grep -v grep
UID PID PPID C STIME TTY TIME CMD
root 30388 3181 0 Oct22 ? 00:01:24 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/6f4ef9734c5c7d02c023178e37e8fc785c0f60ff1a3218aa58ba768703cd5e78 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
root 31861 30388 0 Oct22 ? 00:00:00 /pause
$
$ lsns -p 40285
NS TYPE NPROCS PID USER COMMAND
4026531837 user 1846 1 root /usr/lib/systemd/systemd --switched-root --system --deserialize 22
4026535420 ipc 2 31861 root /pause
4026535483 net 2 31861 root /pause
4026535715 mnt 1 40285 1001 /opt/bitnami/mariadb/sbin/mysqld --defaults-file=/opt/bitnami/mariadb/conf/my.cnf --base
4026535717 uts 1 40285 1001 /opt/bitnami/mariadb/sbin/mysqld --defaults-file=/opt/bitnami/mariadb/conf/my.cnf --base
4026535718 pid 1 40285 1001 /opt/bitnami/mariadb/sbin/mysqld --defaults-file=/opt/bitnami/mariadb/conf/my.cnf --base
$
4. Kubernetes unknown container 조치
- Kubernetes unknown container?
Kubernetes에 의해 생성된 Docker 컨테이너이지만 어떤 이유로 Kubernetes에서 관리하지 않는 컨테이너를 의미한다.
'unknown container'가 공식적으로 사용되는 용어는 아니다.
- unknown container 찾기
✓ (docker-)conatiner-shim의 부모 프로세스가 (docker-)containerd가 아니고 systemd(PID: 1)인 경우를 찾는다.
$ ps -ef | egrep 'containerd-shim|PPID' | awk '$3 ~ /^1$|PPID/'
UID PID PPID C STIME TTY TIME CMD
root 9650 1 0 Oct21 ? 00:00:03 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/6b225ee63cae0642bf09f07f76a35c47fcc97c428baf3af578e484f307de54d3 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
root 24080 1 0 Oct21 ? 00:00:02 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/91203830e792799445d9b7cc32fc26344a7fc29b276077ffa4f40ac7fd4a4450 -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
root 24909 1 0 08:53 ? 00:00:00 docker-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/d7dce1b9d4bf1028ebff223f0e3d53b6a1199fc5140aeaa30f2c79aa9c70626e -address /var/run/docker/containerd/docker-containerd.sock -containerd-binary /usr/bin/docker-containerd -runtime-root /var/run/docker/runtime-runc -systemd-cgroup
…
- Kubernetes, Docker engine 조회
✓ Kubernetes에서 관리하고 있는 컨테이너 리스트에는 unknwon container가 없다.
docker-containerd-shim의 workdir 인자 값 중 moby 디렉터리 다음이 Kubernetes container id값이다.
"-workdir /var/.../moby/6b225ee63cae0642bf09f07f76a35c47fcc97c428baf3af578e484f307de54d3"
$ k describe pod -A | egrep '6b225ee63cae0642bf09f07f76a35c47fcc97c428baf3af578e484f307de54d3|91203830e792799445d9b7cc32fc26344a7fc29b276077ffa4f40ac7fd4a4450|d7dce1b9d4bf1028ebff223f0e3d53b6a1199fc5140aeaa30f2c79aa9c70626e'
$
✓ docker engine에서 관리하고 있는 컨테이너 리스트에는 unknwon container가 없다.
$ docker ps | grep 6b225ee63cae
$
- unknown container 조치
a. kubelet / docker 재기동
재 기동 후에도 일부 남아 있는 unknown container들이 존재했다.
# systemctl stop kubelet && systemctl stop docker
...
# systemctl start docker && systemctl start kubelet
...
#
b. unknown container 종료
남아있는 컨테이너들은 kill 명령어(SIGTERM)로 종료시킨다.
# ps -ef | egrep 'containerd-shim' | awk '$3 ~ /^1$/' | awk '{print $2}' | xargs kill
...
#
Docker engine 로그를 보면 unknown container가 종료된 경우 아래와 같이 메시지를 출력되다.
# journalctl -u docker.service -f | grep ac489b23311f4e841607810f2569f7a50b77882252ee24d07caeb57cb57b7454
Oct 22 10:48:01 iap12 dockerd[216498]: time="2021-10-22T10:48:01.677468710+09:00" level=warning msg="unknown container" container=ac489b23311f4e841607810f2569f7a50b77882252ee24d07caeb57cb57b7454 module=libcontainerd namespace=moby
참조.
https://betterprogramming.pub/docker-for-front-end-developers-c758a44e622f
https://iximiuz.com/en/posts/implementing-container-runtime-shim/
